松下製の電動工具のバッテリーがいかれてきたので、AmazonでSub-Cタイプの組み込み用ニッケルカドミウム電池（Ni-Cd）を購入して入れ替えます。購入したPKcellの電池を内部抵抗・放電・充電容量などを測定して、特性のそろったものを選抜して使用します。試験結果は良好そうです。
試験機は、高機能充電器「XTER VC8Plus」・DC負荷機は「DL24」を使用しての実験を行います。
PKCell Sub-C（SC）Ni-Cd 2200mAh バッテリー 10個セット @200円くらいなので安いです。
高機能充電器「XTER VC8Plus」
18650充電器 XTAR VC8 Plus リチウムイオン電池、単３/単4充電池 急速充電3Ax1 / 2Ax2 / 1Ax4 / 1Ax8 /0.5A…

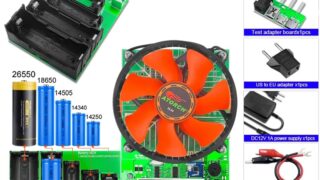

高性能 DC負荷機「DL24」
開封の儀
電池は４本と２本のパックに分かれてきました。今回は２セット購入しましたので20本です。
ここに丈夫な熱チューブに入っているので、ショートなどの心配はありません。
ロット番号も同一ロットで一安心です。
重量測定
すべての電池が45-46gで丁度半分半分でした。
内部抵抗
すぐにVC8Plusにてテストです。
すべての電池電圧は13.1V前後で、製造からの時間も経っていないと思われます。
内部抵抗は40mΩ-60mΩで少し高めでした。眠っている可能性があるので、かつ入れモードで左側4本を放電・充電するモードでテストします。
関連記事：高機能 充電器 XTER VC8 Plus 購入・レビュー
約10時間かかりましたが、最初の4本が完了しました。定格2200mAhの電池ですので、2366-2447mAhは初期値がゆとりを持っている証拠で問題ないのがわかりました。
内部抵抗も31m-34mΩで、なかなか良い値です。
２回目の４本
こちらも定格値を大幅に上回っています。やはり内部抵抗は32-35mΩで十分です。
放電試験
先ほどAliexpressより届いた、DC負荷試験機「DL24」を使います。
関連記事：Aliexpressでお買い物 高性能電子負荷 DL24
使用最低電圧が2Vだったのですが、まずは1.2Vで試験します。
2200mAhで10Cの仕様の電池なので、10Aで放電しようとしましたがNGですぐに完了してしまいます・・・
２本で2.4VでもNGだったので、電池単体での試験はあきらめ、組電池にしてから試験を行います。
