制御基板 仕様・受入検査

2025.12.23

制御基板の仕様になります。

  1. 変更履歴
  2. 概要
  3. 外観
  4. 回路図他
  5. 部品リスト
    1. 制御基板
    2. 子基板
  6. ファームウェア

変更履歴

変更日時変更内容
2025/12/22初期バージョン

概要

制御基板の受入検査になります。

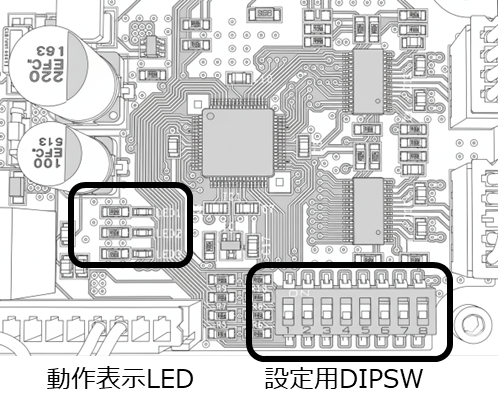

DIPSWなどの設定・モーター・レーザー制御・温度・モーター動作確認などの動作を確認します。

今後追記予定：25/12/22

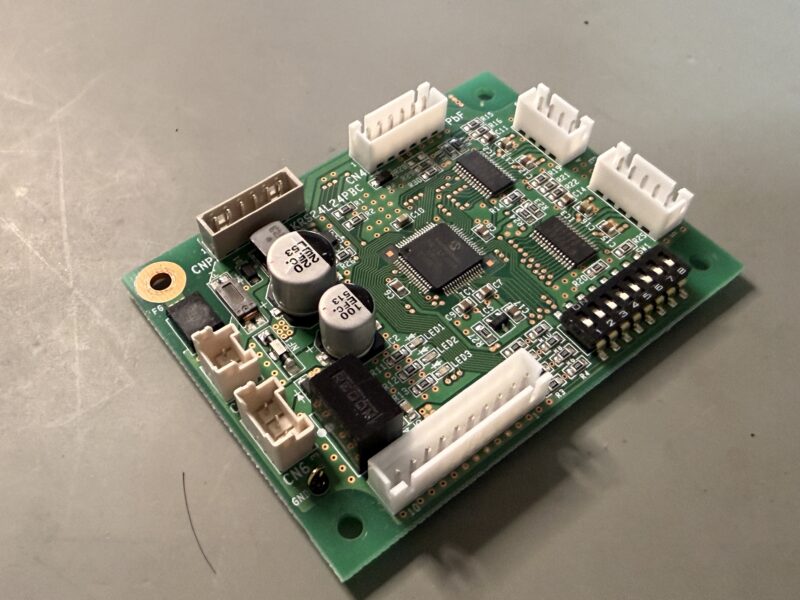

外観

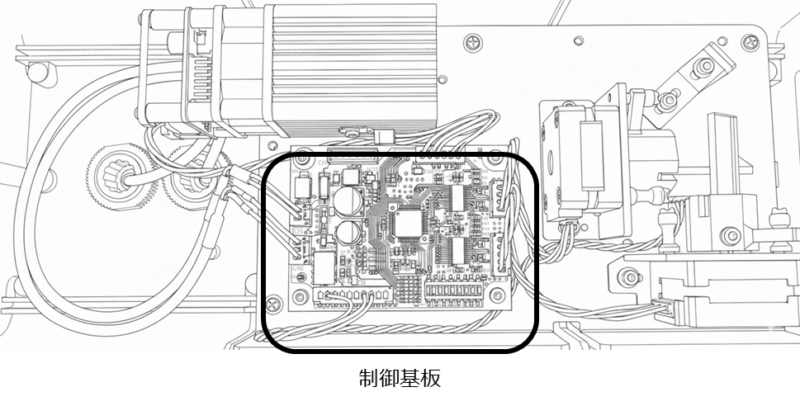

回路図他

25022_P001C_KRS24L24PBCダウンロード
25022_C001B_カラス撃退レーザーダウンロード
25022_L001B_基板外形図(A4縮尺1：1)ダウンロード

部品リスト

制御基板

KRS24L24PBC_20250523ダウンロード

子基板

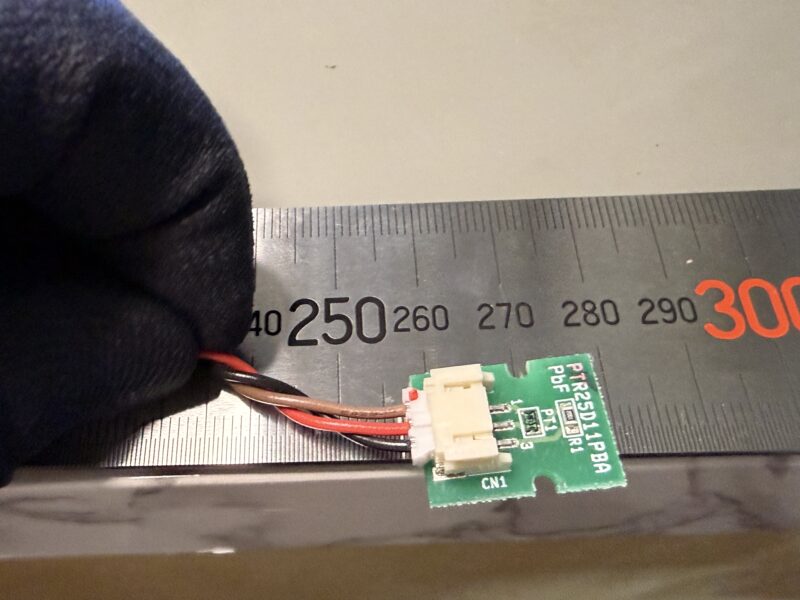

PTR25D11PBA_20250424ダウンロード

ファームウェア

ファームウェア書換を参照
