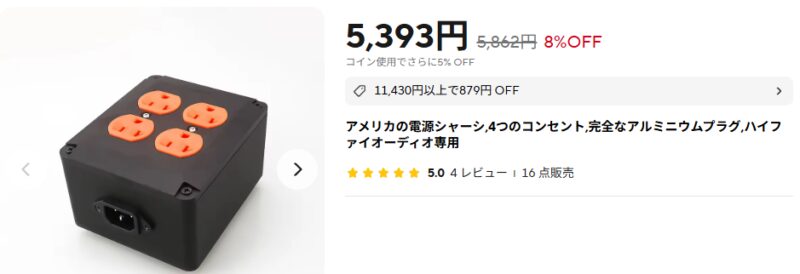

AliexpressでFB友人が立派な電源ケースをお安く見つけたので、さっそく購入してみました。
目的は電源ケースの中にリレーユニットを入れて、DACの12VトリガーでACをON-OFFするためです。
又、PSE対応じゃないですが、コンセントも付属します。
開封の儀
急いでいたので段ボールの開封は写真撮影無し・・・

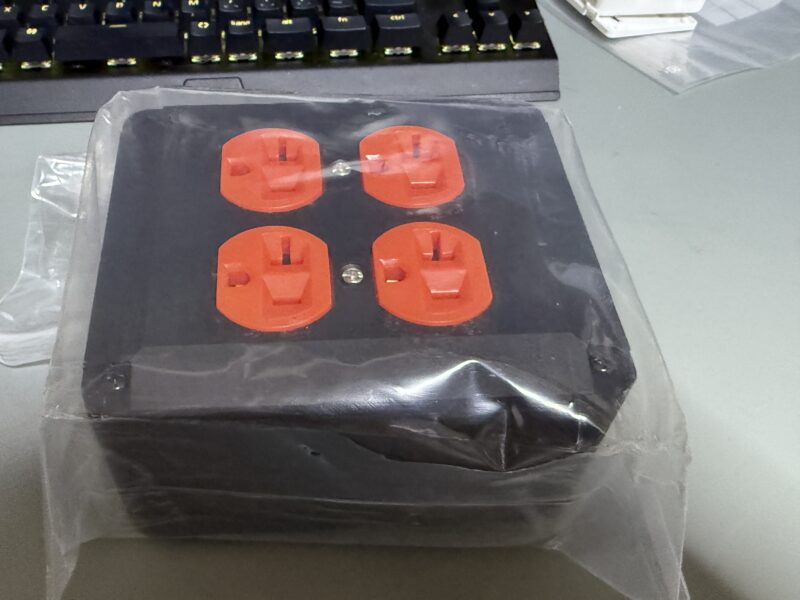

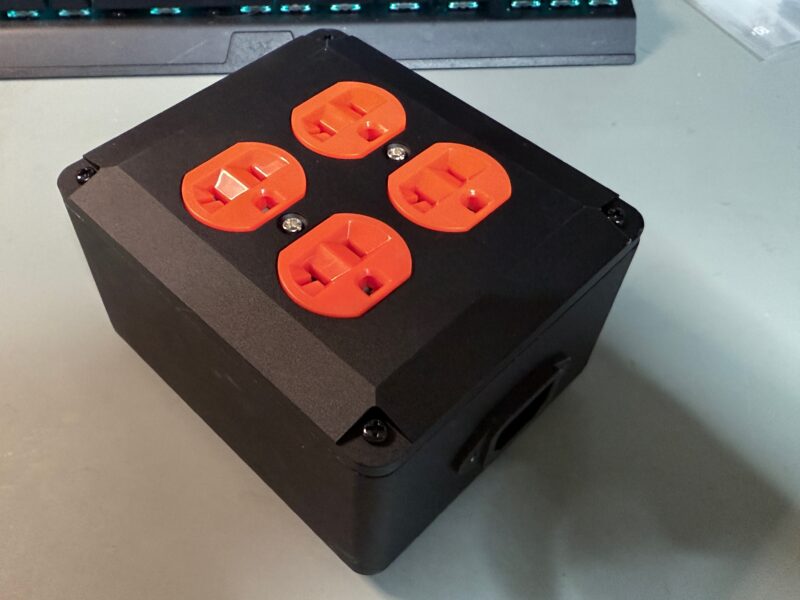

持ってみると思った以上に重いです。特に傷もなくきれいな状態で着荷しました。
このケース＋コンセントで5K程度なので安いです。
外装のアルミも5mm厚あり中々重厚です。
分解
ACなので中を開けて配線などを確認します。

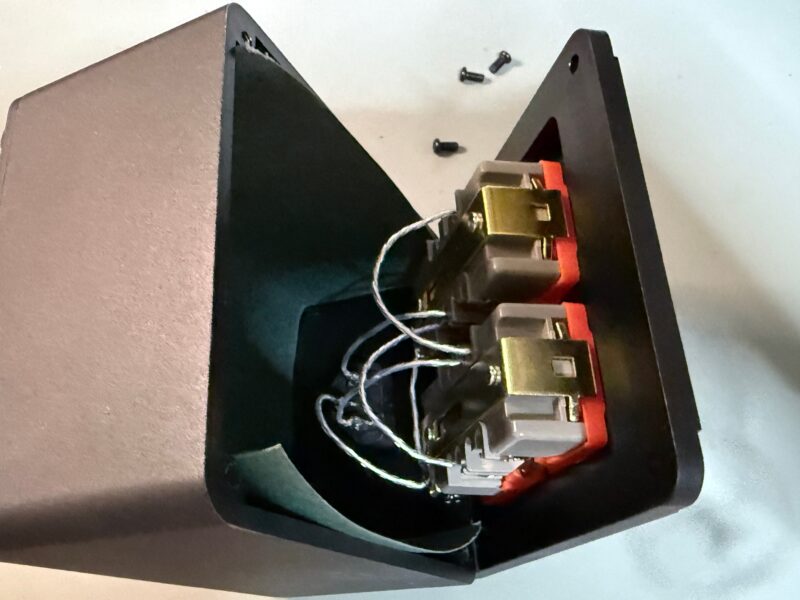

上側を外すと配線は一部はんだ付けされていました。

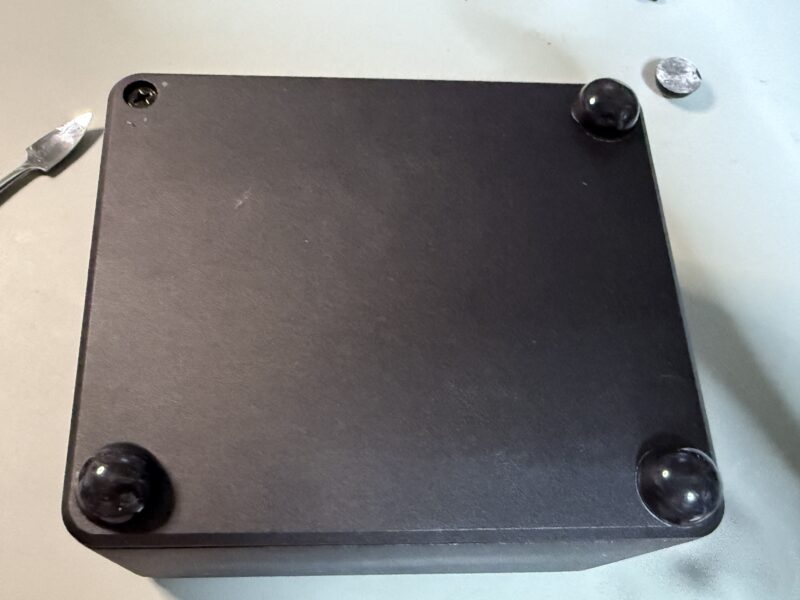

裏側にもネジがあるはずなので、ゴム足をヘラで取り分解します。
使ったのはミネシマのヘラになります。このセットは使いやすいです。
ポチップ

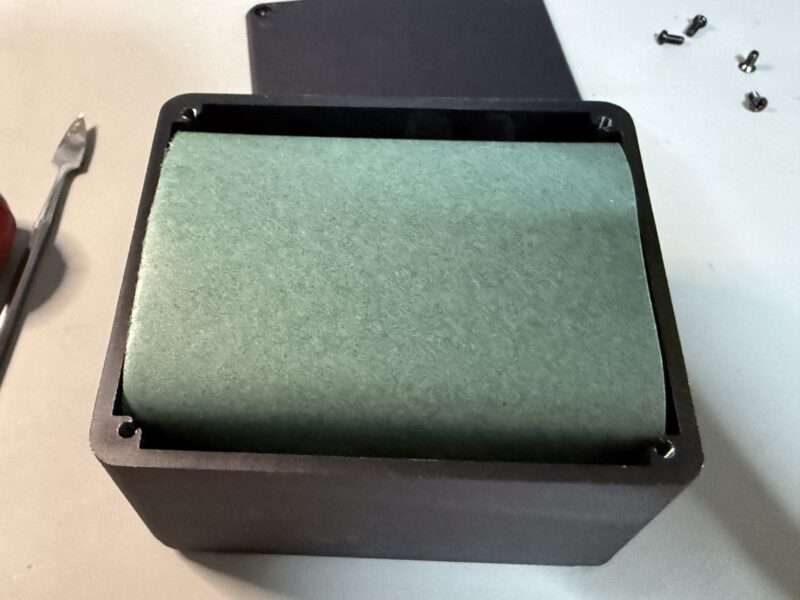

中には紙のセパレーターが入っていました。
安全性は考えています。

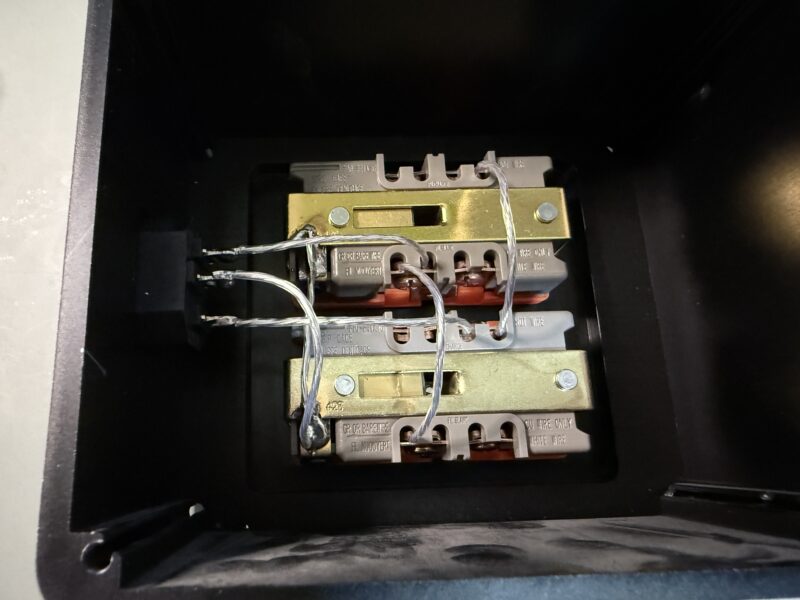

セパレータを外すと1mm程度の撚線で接続されています。
被覆はテフロン被覆みたいです。
前に購入した銀クラッド単線に近い感じです。太さはもう少し欲しいですが、15Aまでなら問題ないでしょう。
アースラインとインレットへの接続ははんだ付け・その他はネジ止めです。

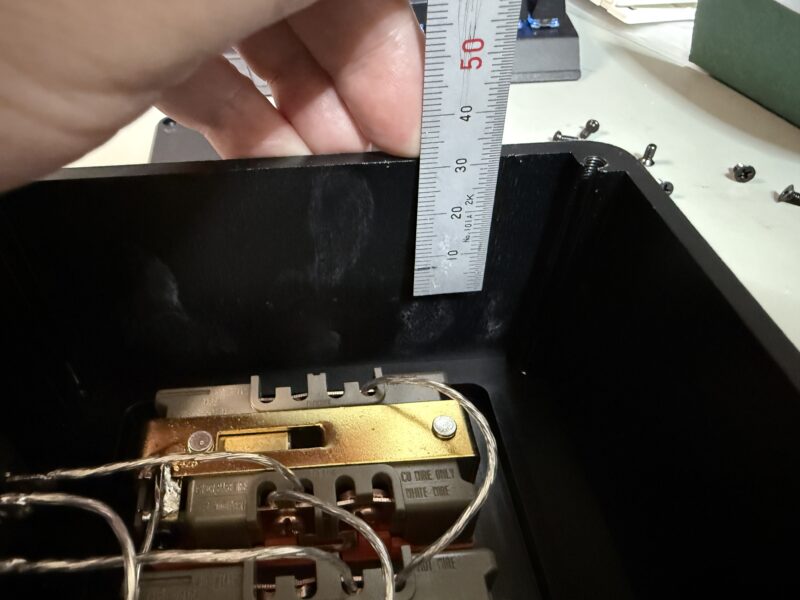

部品を入れる深さを測ってみると30mmほどありますのでリレーユニットは入りそうです。

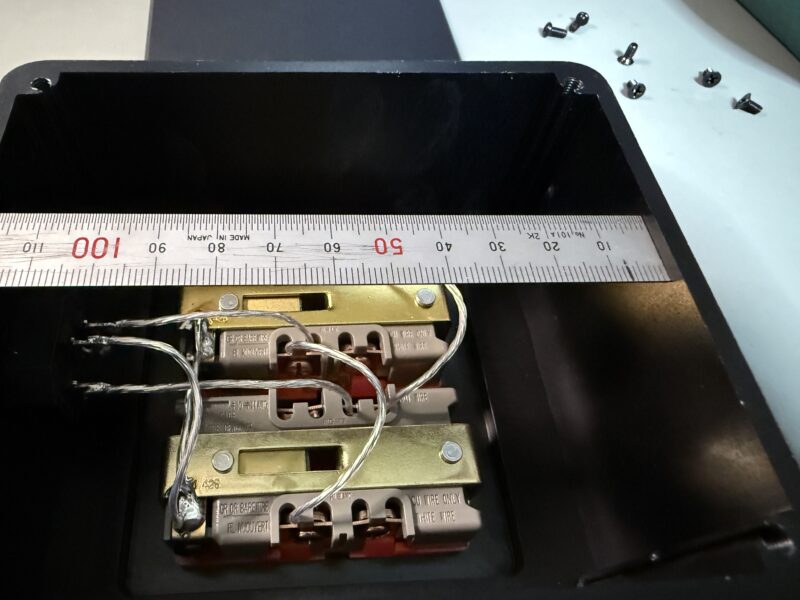

内寸も120mmほどあり十分です。
コンセントをPSEタイプに交換しても入りますね。
さすがにFURUTECHのは高くて買えませんが、アメリカン電機のやつなら何とか・・・・
ポチップ
ポチップ

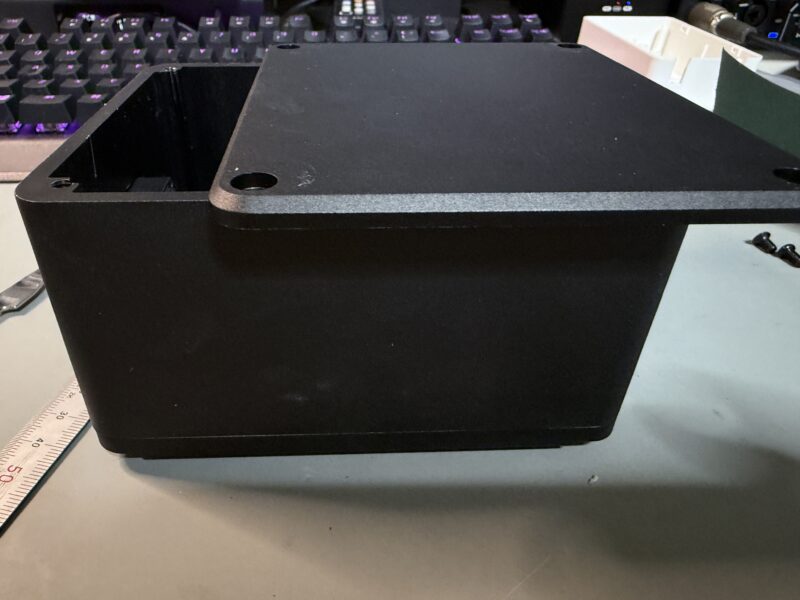

裏蓋も5mmの厚みがありました。
中に入れる回路
ToppingのDACなどに付いているDC12Vのトリガー端子で、ACをON-OFFする予定です。

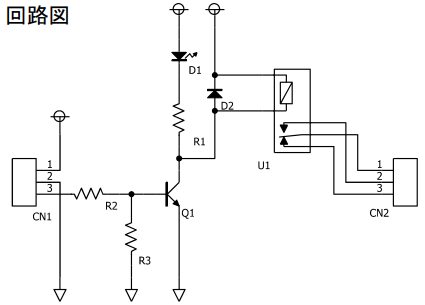

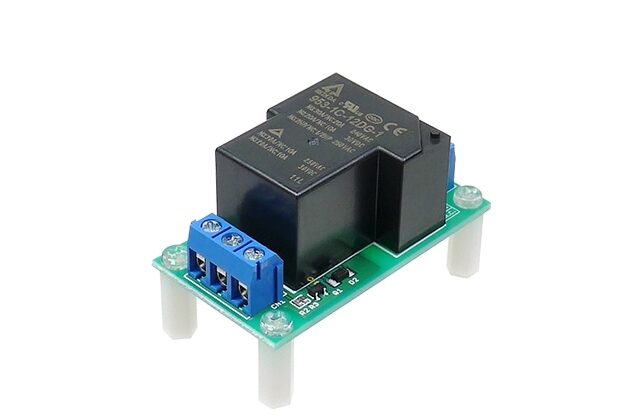

そこで秋月電子さんにぴったりのキットがありました。
これを少し改造して20mSの遅延でONすれば、パワーオンでノイズは出ないと思います。
（パワーONでノイズが出ないアンプに限りますが）

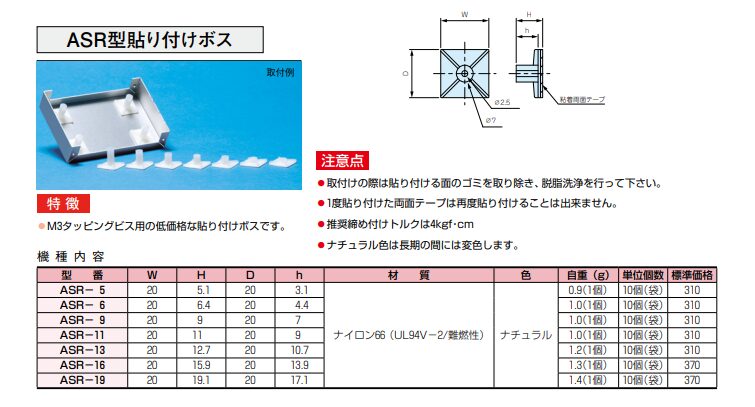

スペーサー
基板の高さは20mmで、低いスペーサーじゃないと取付は厳しいので以下を選定
まとめ
Aliexpressで安い電源ボックスを購入したのですが、思いのほか作りも良く5mmの厚いアルミで囲われているので、静電シールドもできそうです。
これを作ればPCからの電源ONでDACが入りオーディオ用電源のON-OFFができて、ノイズも出ないと思います。
消し忘れ等がなくなるので便利だと思います。音質も期待できそうです。
お約束ですが、この商品を使う場合は自己責任でお願いします。
