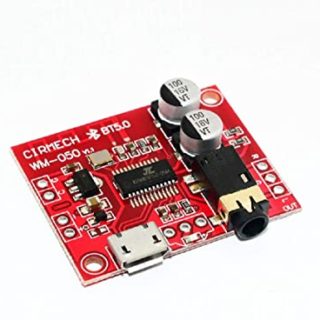

Bluetooth 5.0ミニオーディオレシーバーボードレビュー

　先日FBのグループでカーオーディオを自宅で使うという話題があり、家のカーオーディオにBluetoothのオーディオボードを組み込めば便利に使えると思い購入しました。
これでスマホの音楽をカーオーディオに直接飛ばせます。

2021/3/14追記
このボードはアマゾンでも発売しなくなっちゃいました・・・
これで技適がとれていたら買いなおそうかと思っていたのですが・・・

スペック
まとめ
関連記事

スペック

電源：DC 5V〜24V、マイクロUSBまたは拡張電源インターフェース経由

オーディオ出力：3.5mm AUXオーディオ出力または拡張2.54mm 3Pインターフェイス
いくつかの拡張インターフェースがあり、電源および3Pインターフェースに加えて、制御およびリモート制御拡張インターフェースもあります。必要に応じてより多くの機能を実現できます。
ミニおよびポータブル：34.5mm * 28mm * 7mm、さまざまな狭い設置スペースに適しています。

このサイズなら、カーオーディオでも余ったスペースに設置可能だと思います。
電源も5-24Vにも対応しているので最適です。
ALiexpressでも同様なものを見つけましたが、5V電源のみでレギュレーターなしのためアマゾンで購入しました。

チップは中国のAS19AP24209というやつです。
型番を探しても出てこなかったのですが、JL”のロゴより中国製のBluetoothやWiFiのチップセットでよく使われている珠海市杰理科技股份有限公司(ZhuHai JieLi Technology,)製のLSIです。
品番では検索しても出てこないので今後もう少し調べていきたいと思います。

まずは動作確認。マイクロUSBでPCから電源供給をしイヤホンで音の確認
スマホから簡単にペアリング可能です。

まとめ

音もそこそこ良いのでカーオーディオを外して実装してみたいと思います。
外すのが結構めんどくさいです・・

2020/9/14追記
このボードは日本の技適は通っていないようですので、国内使用は基本的にできません。
180日以内だと2019年に成立した法律により、オンライン申請により1次的に使えるようになるみたいです。（評価用の位置づけ）
