LCR半導体マルチテスター 改造

この前購入したLCR半導体マルチテスターですが、チップ部品の測定が上手くできないのでピンセット型のプローブを購入しました。
簡単に手に入ると思ったデジタルメーターなどに使っているソケットが見つからず,接続に難航していたのですが、友人の助けがありAliexpressにて無事購入できました。

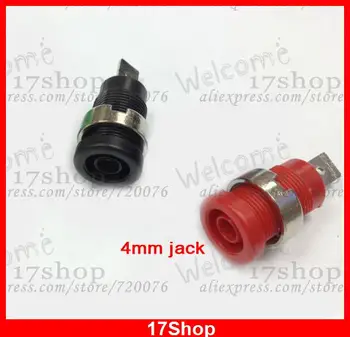

AliExpress.com Product – 10PCS 4mm Multimeter instrument socket 4MM Binding Post Banana Socket panel mount Test Probe connector

こちらだと少し長いので、短いやつを探したらありました。
直接ハンダ付けなので、面倒ですがこちらも購入して交換しようと思います。

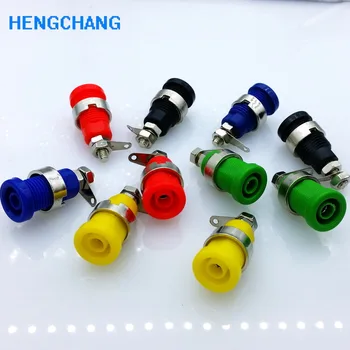

AliExpress.com Product – 10PCS Multimeter instrument Binding Post Banana Socket 4mm banana plug

このLCR半導体マルチテスターは結構高機能で、コンデンサーのESRやVlossなども表示してくれますので、コンデンサーの良否もわかります。
半導体もいろいろ表示するらしいのですが、今のところ使っていません・・・
アマゾンで2千円以下ですのでお勧めだと思います。

Amazon | OSOYOO(オソヨー)トランジスタテスター コンデンサ インダクタンス 抵抗器計 Mega 328 アナライザー 半導体 テスター ダイオード など電子部品を測定 マルチメーターテスター 見にくい抵抗のカラーコード、表示の消えかかったコンデンサ等も部品を挿して、ボタン一発で値を表示します | 電子測定機器アクセサリ | 産業・研究開発用品 通販
OSOYOO(オソヨー)トランジスタテスター コンデンサ インダクタンス 抵抗器計 Mega 328 アナライザー 半導体 テスター ダイオード など電子部品を測定 マルチメーターテスター 見にくい抵抗のカラーコード、表示の消えかかったコンデンサ等も部品を挿して、ボタン一発で値を表示しますが電子測定機器アクセサリストア...

改造内容は、テスターリードを指す端子を付けただけです・・
これでいろいろなデジタルメーターのリードを共有できるようになりました。

アクリルのケースで穴が端に近く、ドリルであけると割れる恐れが高いため邪道ですがハンダごてで穴をあけました。
(後できっちり掃除しないとハンダごてがだめになっちゃいます)
今回は表面実装TR用のパターンより、ケーブルを伸ばしました。
LCR半導体テスターの厚みが今回の端子に少し足りないので、端子の止めねじをワッシャーにして2個で1個として使っています。今後、内径が同じプラワッシャーに交換予定です。

では実測をしてみます。今回は1608の村田製作所の10μFのコンデンサーを使います。

はぼ正しい値が出ています。
今回はケーブルを伸ばしたので、約0.3Ωの抵抗と30pFほどの容量を持ってしまっています。まーそこまでシビアな物を測定しないので良しとしました。
