ALiexpressで購入したのと同じCAT7用LANコネクターが、Amazonで売っていたので(2割程度高いですが)、2個購入して評価してみました。
ワンタッチ式 CAT7 LANコネクター 外観
このコネクターがCAT7に該当するかは置いておいて、LANコネクターとして使用に耐えるかを確認します。
梱包
包装は密閉されており特に問題なしです。
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3332.jpg)
コネクター外観
先端部は銅合金にニッケルメッキをしたもの、ボディは亜鉛合金のようです。
勘合は問題なく、バリもありません。強度的にも問題なさそうです。
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3338.jpg)
ケーブル接続部
6mmのケーブルを通してみました。結構余裕があります。Max8.5mmまでOKですね。
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3333.jpg)
外皮の抑え部にはシールド線が十分に接触するように凸部が出ています。
締めこむと少ししなって凸部を締めこむようになっています。まずまずです。
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3344.jpg)
コネクター接続部
上下の向きが逆でも入るのかなと思い、確認してみたら爪があって奥に入らないようになっています。
良くできています。又、コネクターはツイストペアごとに振り分けるようになっており、内部基板でRJ45側に接続されています。
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3335.jpg)
AWG22-24のケーブルが勘合するようになっています。通常の細いLANケーブルだと接触できない感じです。その場合はうまく外皮を剥かないとだめそうです。
しかし、外殻のケーブル抑えと接触する可能性があります。
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3337.jpg)
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3340.jpg)
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3341.jpg)
AWG24以上のLANの線はあまり多くないので注意が必要です。
コネクターの爪を見る限り単線用です。直径0.6mm-0.9mmの線が対応できるという感じです。
コネクターの爪を見ると導体は0.5mm以上は欲しいですね。
(AWGは撚り線の規格だと思っていますが・・・・)
![](https://office-mos.com/wp-content/uploads/2022/10/image-14.jpg)
内部基板
内部基板は多層基板で内部にシールドが入っているようです。接触は硬めでぐらつきはほぼないので、接触不良はある程度避けられそうです。
基板にもピン番号が振ってあるので、ターミネーターを付けるにはちょうどいいです。
その場合は内部シェルは使えないですが・・・・
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3342.jpg)
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3343.jpg)
磁石で付くかの確認をしたら爪部分のみ付きました。430系のステンレスばねになっているようです。爪折れは少ないと考えられます。
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3345.jpg)
内部の取説
ケーブルの接続方法が記載してあります。
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3339.jpg)
集合コネクターに刺したところ
1mm以上隙間がありますので、熱収縮チューブを被せても大丈夫そうです。
![](https://office-mos.com/wp-content/uploads/2022/10/s-IMG_3336.jpg)

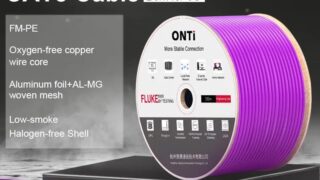

Aliexpressから購入した商品
芯線0.68mmのOFC・外径8.5mm・ダブルアルミシールドのケーブルです。
これなら安心できそうです。色がパープルなのが今一ですが・・・・
![](https://ae01.alicdn.com/kf/H8f71f2391e6f4468abe603035feafb42k/ONTi-RJ45-CAT8-SHIELDED-CABLE-40Gbps-2000MHz-S-FTP-22AWG-4PR-OXYGEN-FREE-COPPER-LSZH-ANSI.jpg)

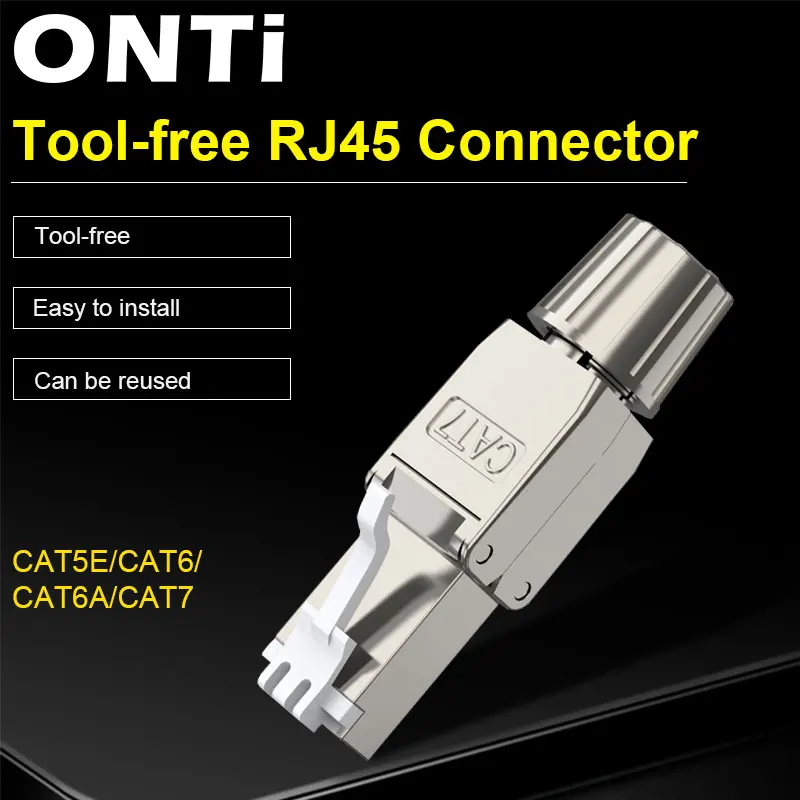

CAT7のワンタッチタイプのコネクターで金属シェルなのが素敵です。
他の説明を探していたら、ケーブル径の仕様説明がありました。8.5mmまでOKなようで、問題なさそうです。AWG22まで対応なので太い線もOKです。
![](https://ae01.alicdn.com/kf/Sc1b283f6275a4b2aaf88065f737066bam/ONTi-RJ45-8P8C-Unshield-Shielded-Field-Connector-RJ45-Termination-Plug-for-Cat-6-6A-7-23AWG.jpg)
まとめ
ケーブルとの接続部は微妙でしたが、その他は特に問題ないと思います。
値段の割には作りも良いので、見た目では問題なしです。
PCBの中が良くわからないのですが、長いケーブルを作成するのは避けたほうが良いかと思います。
