多機能USBテスター UD24レビュー DCジャックの電流測定や、簡易電源にも使えます!

DCジャックの電流の測定は、DCプラグ・ジャックを間に挟ませてテスターで測っていたのですが、何気に面倒だし、ショートすると嫌だなと思っていたら、USBテスターで測定できるものがあるのを見つけました。
超多機能でBluetoothでログが取れたり、USBーC・Micro-USB・USB-A・DCジャックなど多彩な入出力があって電流・電圧・抵抗・温度などの測定ができます。
又、オプションのPD3.0Trigerを使えば、USB-Aの出力から5/9/12/15/20Vの電源がボタン一つで出力できます。

実験用の電源としては前の記事のUSBデコイよりも便利かも!
電子工作の電源を USB PD とUSBデコイ を使って ACアダプター不要に!部品点数が少なく全電圧出力できるIC HUSB238 購入

DCプラグ・ジャックは外径5.5mm内径2.5mmでレッツノートは、そのまま測定できてとっても便利!
色々機能はあるようですが、まだまだ使いこなせてません・・・

Aliexpressからの購入ならフルセットで3.5kほどで手に入ります。購入はDCジャック変換などが入っているフルセットお得です。

19.24US $ 17% OFF|UD24 2.4
Smarter Shopping, Better Living! Aliexpress.com

UD24Testerでの測定例

レッツノート CF-LV7 USB PDでの電流測定
レッツノート CF-LV7 電源の測定
USBデコイの電圧測定

分解写真

中身が気になったので分解してみました。コネクタ部までフルカバーしておりハンダ部に力はかかりにくいので故障しにくいと思います。
ハンダは可もなく不可もなくですが、手ハンダ部のハンダ飛び散りが気になりました・・・

PDからの給電をUSB-A出力 or DCジャック出力へ

USB-CにUSB PD電源をつないで、USB-Aの出力からワニ口に変換するケーブルを使って、5・9・12・15・20Vの電源が作成できます。
オプションのPD3.0Trigerでボタン一つで電圧を上下できます。電流はPD電源に依存します。最大20V5Aとなります。

DCプラグから4分岐

DCプラグからの給電を測定しながらDCプラグに4分岐

温度測定

熱電対の温度プローブなので250度までは測定できそうです。
(カプトンテープの耐熱が250度前後ですので)

Bluetoothでのロガーとか、まだまだ機能はたくさんあるようですので、以下の機器仕様を参照してください。

機器仕様 仕様書より引用

UD24-USBデジタル電圧計,2.4インチ,タイプC,電圧検出,電圧計,電流計,QC,PD,アプリケーション用,dc5.5

製品の説明

電圧測定範囲: 5v〜32.0v
現在の測定範囲: 0.00〜5.10A
タイミング時間: 999時間59分59秒
入力インターフェイス: type-c/micro usb/usb
出力インターフェイス: type-c/usb タイマー充電
リマインダー設定: 24時間カウントダウン任意の設定値 USB d + 電圧範囲: 0v〜2.99v
USB電圧範囲: 0v〜2.99v リフレッシュ時間:> 500ms/回> 500ms/回 測定レート: 約0.5回/秒 アラームモード: サイレンサウンド + 表示プロンプト二重警告 ディスプレイタイプ: 2.4の中国語と英語の測定インターフェイスを備えたトゥルーカラーデジタルディスプレイを備えた大画面
消費電流: <0.02a
動作温度: -10 ~ + 60 °c-10 ~ + 60 °c
作業湿度: 10〜80% 10〜80%
作業圧力: 80〜106kpa

UD24起動画面と機能テストインターフェイス

Qualcomm qc3.0/2.0急速充電プロトコルは、複数の急速充電プロトコルの自動検出をトリガーします

5つのインテリジェント保護、安全な充電と二重の安全性

ユーザーは実際のニーズに応じて、フルパワーオフスイッチ、フルパワーオフパラメーター条件、タイミング充電時間、および過電流、過電圧を設定できます。
低電圧およびその他のパラメーターを使用して、この機器を完全に自動化し、必要に応じて不要にすることができます。
設定されたパラメーターは自動的に実行され、リアルタイムモニタリングは対応する設定に従って自動的に電源を遮断し、あらゆる面で充電機器を保護します。 その後、充電はより安全で、楽しく、プレイしやすくなります!
1.fcop: フル電源切断 (オン/オフ)。電源が1分間1w未満のときに自分で設定することができ、電源が切断されます。
2.tc: 時限充電 (オン/オフ) 、01:00-24:00の期間を定期的に充電するように設定できます。設定に達すると、自動的に電源が切断されます
3.過電流保護: 0.0Aから5.1Aの範囲を自分で設定できます
4.過電圧保護: 01v-36vの範囲は自分で設定できます
5.低電圧保護: 00v-35vの範囲は自分で設定できます

すべての側面で360 ° 回転するスクリーンは、あらゆる角度での読み取りに対応します

Qualcomm qc3.0/2.0急速充電プロトコルは、複数の急速充電プロトコルから自動検出をトリガーします

サポートpd高速充電

UD24ライン抵抗測定機能は、Android/Type-Cケーブル抵抗検出をサポート

以下に示す接続方法に従って、まず現在のバッテリー無負荷電圧を測定してから、出力負荷を追加します。 現在のバッテリーの内部抵抗を読み取ることができます。 この表の内部抵抗計算式 🙁 無負荷電圧)/電流 = バッテリーの内部抵抗

Usbおよびtype-cテスト適用範囲

さまざまなUSBおよびType-Cインターフェイスとさまざまなバッテリーデバイスの接続とテスト マルチポート設計-マルチユースおよびマルチプレイ

バッテリー電源

メーターは、バックグラウンドのユーザーに応じてバッテリーの種類、対応する全電圧値と放電電圧を自由に設定できます 低い値がない場合、システムはユーザーが設定したしきい値に従って割合を計算し、バッテリー記号を使用して割合の色を変更します。 表示 (緑が30% を超え、黄色が30% 未満、赤が10% 未満) 表示範囲が1% から100% の間にある場合、パネルの電源赤色ライトが点灯し、リレー出力インターフェイスがこの時点で出力します。 レベルは、現在のパスを接続するためのリレーを制御するために使用されます。 1% ~ 100% の範囲を超えると、赤色のライトが同時に切れます。 充電と放電のためのバッテリーの安全保護を確保するために、プラグ電気機器は低レベルを出力して電流経路を切断します。 過充電や過放電によるバッテリー損傷のリスクを回避します。また、過電圧や低電圧切断保護の他の目的にも使用できます。

バッテリー内部抵抗検出

以下に示す接続方法に従って、まず現在のバッテリー無負荷電圧を測定してから、出力負荷を追加します。 現在のバッテリーの内部抵抗を読み取ることができます。 この表の内部抵抗計算式 🙁 無負荷電圧)/電流 = バッテリーの内部抵抗

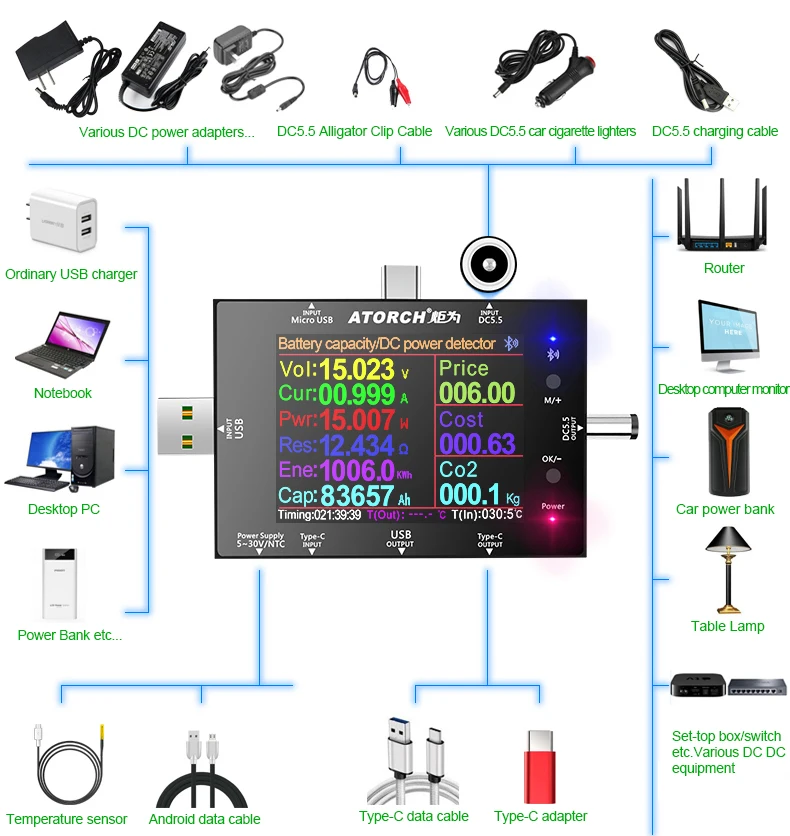

DC電源テスト適用範囲

さまざまなDC電源および機器の接続およびテスト マルチパートデザイン、ワンシングス、マルチユース、マルチプレイ

1) Appleモバイルアプリ

ダウンロードしてインストールするアプリケーションストアでe_testを検索し、bluetoothアプリアイコンをクリックしてソフトウェアを開きます。次に、ソフトウェアの上にあるBluetoothアイコンをクリックして接続するDL24-BLEの選択に入ります。携帯電話のリモートワイヤレスリモコン設定と測定機能を実現できます。 放電状態は携帯電話でいつでも表示でき、さまざまなデータクリーニングが表示され、放電の電圧と電流の電力曲線などが表示されます。

2) Androidスマートフォンアプリ

ホストの背面にあるqrコードをスキャンして、対応するアプリソフトウェアまたはAndroidアプリをダウンロードします。GooglePlayでe-testを検索してダウンロードします。 インストールが完了したら、ソフトウェアを開き、bluetoothアイコンをクリックしてDL24-BLEを直接選択し、オンラインで正常に使用します。 (Bluetoothペアリングの必要はありません。ソフトウェアBluetoothアイコンはdl24を直接選択します。できます)

3) Bluetoothワイヤレスオンラインアプリを備えたコンピューター

まずBluetoothデバイスをコンピューターのDL24-SPPのシリアルポートデバイスに追加し、ホストの背面にあるqrコードをスキャンして対応するアプリソフトウェアをダウンロードして保存します。 インストールせずにソフトウェアを開き、追加したBluetoothシリアルポートモデルを選択します。 オンラインでの使用に成功

電圧精度

電流精度

製品の背景パラメータ

Ud 24メニューV5.7 01: 中国語英語 02: 累積データをクリア 03: 電圧計算: 005.110v 04: 電流校正: 000.000a 05: ディスプレイの明るさ: 9 06: スタンバイ輝度: 9 07: スタンバイ時間を入力: 60秒 08: 温度補正 ([n) 026.9 09: 温度補正ou) : 035.6c 10: バット容量のパーセンテージ (低): 08.00v 11: バットヨルの割合 (フル): 16.60v 12: パワーオーバー: 100w 13: デフォルトseltings 14: 終了

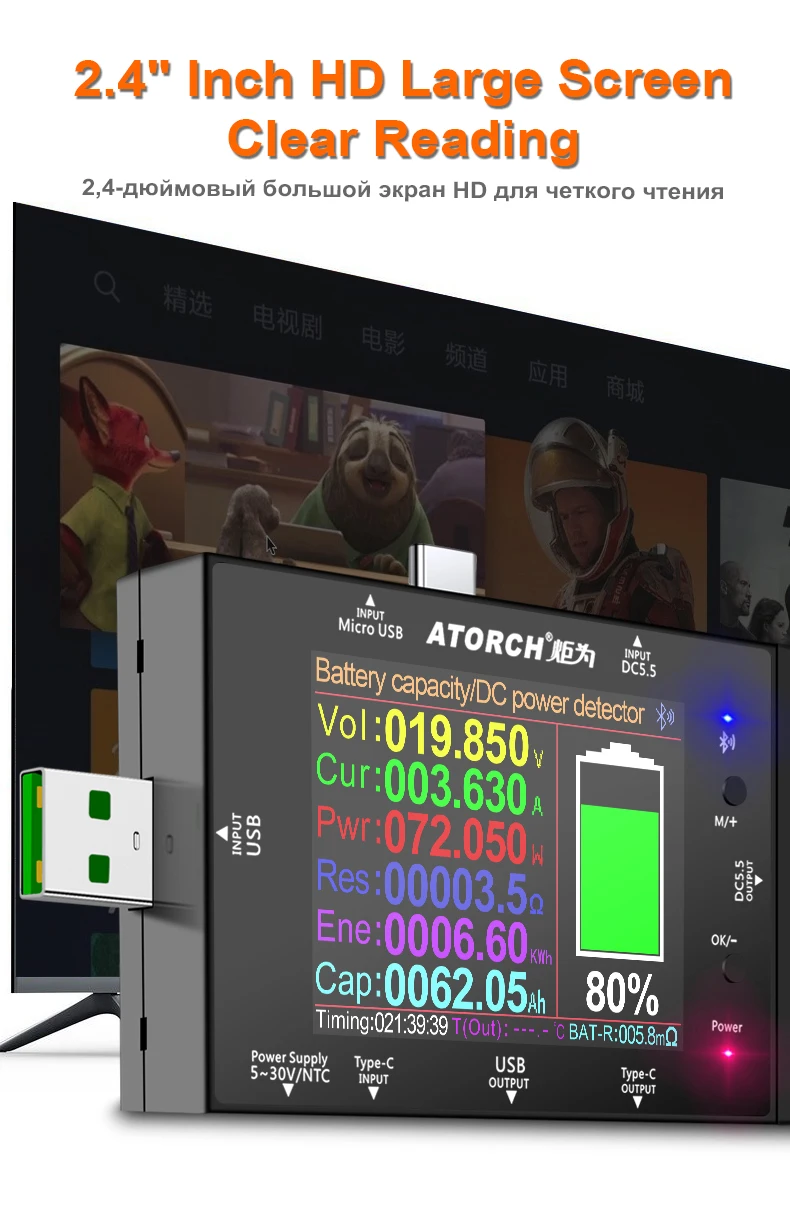

製品写真

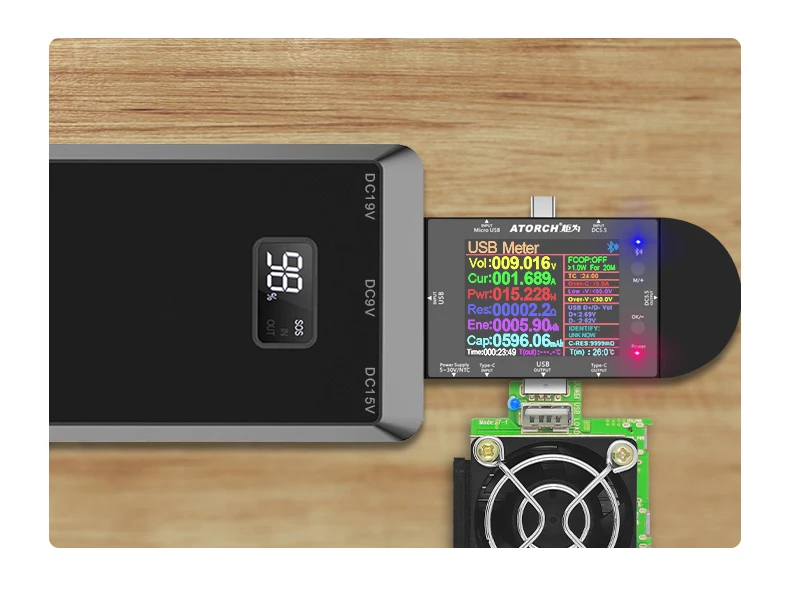

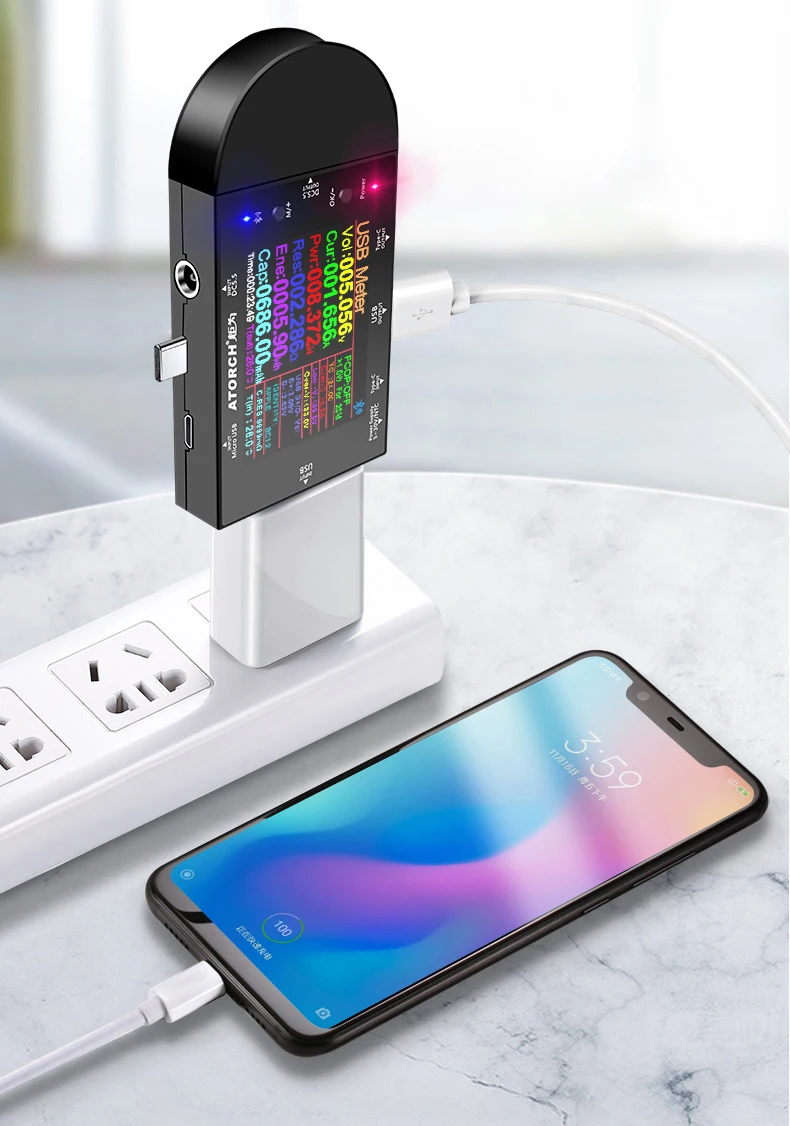

製品アプリケーション

サイズ

1.productsリスト

1.ud24 2.4 “インチUSBテスターdc5.5 type-cデジタル電圧計1個

2.製品の組み合わせリスト

3.製品の組み合わせリスト
